Nel campo dei droni che perseguono prestazioni estreme, il peso è l'eterno nemico e la forza strutturale è la linea di fondo della sopravvivenza. Quando gli ingegneri guardarono il cielo, la natura aveva già dato una risposta sottile: nido d'ape. La disposizione perfetta degli esagoni crea straordinaria forza e rigidità con la minima quantità di materiale. Questa cristallizzazione della saggezza bionica è il segreto principale del moderno design leggero drone: struttura a nido d'ape in alluminio. Quando il foglio di alluminio leggero viene trasformato in un materiale fondamentale duro come una roccia sotto un preciso artigianato, è iniziata una rivoluzione leggera nel cielo.
1. Struttura a nido d'ape in alluminio: il codice principale di design leggero
La struttura a nido d'ape in alluminio è essenzialmente un materiale composito sandwich:
* Strato superficiale (pannello): di solito realizzati con materiali sottili e ad alta resistenza, come fogli di lega di alluminio (2024, 7075, ecc.), Compositi in fibra di carbonio o compositi in fibra di vetro. Il pannello porta i carichi di flessione e in piano principale.

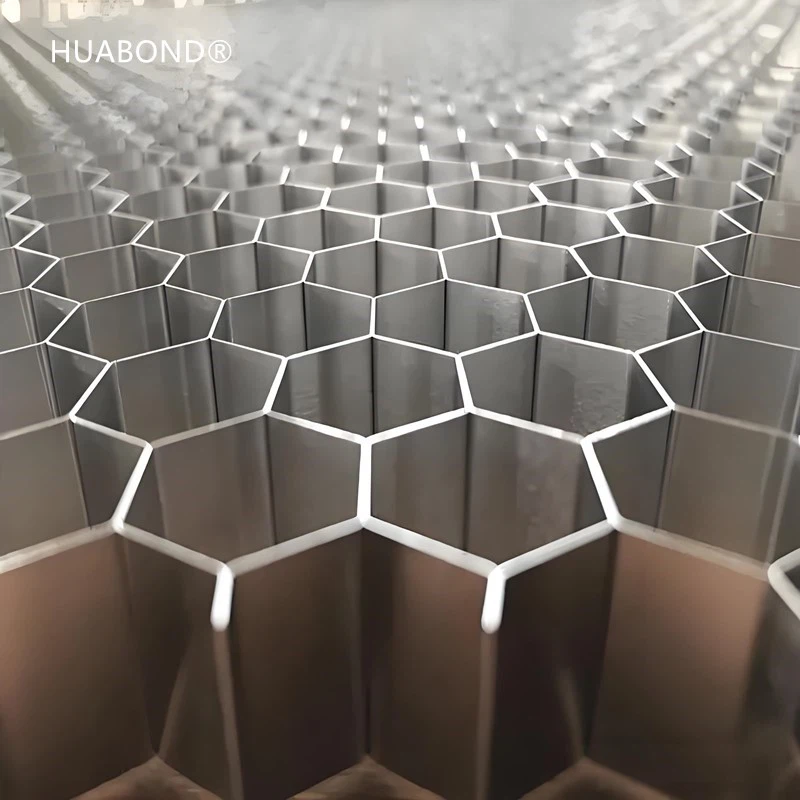

* Strato core: cioè materiale core in alluminio. È composto da un gran numero di cellule esagonali (più comuni, ci sono altre forme come le cellule di fogli di alluminio esagonale troppo stretto, rettangolare) collegate per incollare o brasatura. Il materiale centrale porta principalmente carichi di taglio e fornisce funzioni di base: separare i due strati di pannelli, aumentando notevolmente il momento di inerzia della sezione della struttura.
Il segreto dei suoi leggeri deriva dagli squisiti principi meccanici:
* Elevata rigidità specifica e resistenza specifica: la rigidità di flessione della struttura del sandwich è proporzionale al quadrato del suo spessore del nucleo. Ciò significa che, con lo stesso materiale del pannello, aumentare lo spessore del nucleo a nido d'ape può migliorare significativamente la rigidità della struttura generale, mentre l'aumento del peso è relativamente piccolo. La densità del nucleo a nido d'ape in alluminio stesso è estremamente bassa (di solito nell'intervallo di 30-150 kg/m³, molto più basso della 2700 kg/m³ di alluminio solido), che rende l'intera struttura sandwich ha una rigidità specifica estremamente elevata (rigidità/densità) e resistenza specifica (resistenza/densità). Per componenti come pannelli di fusoliera di droni e skin ad ala che portano carichi di piegatura, questa è una caratteristica da sogno.
* Eccellente compressione e resistenza al taglio: la struttura esagonale del nido d'ape può distribuire in modo efficiente la compressione e i carichi di taglio trasmessi dal pannello a ciascuna parete cellulare. La parete a nido d'ape porta principalmente la forza assiale e ha un'elevata efficienza di utilizzo del materiale. I nuclei a nido d'ape ragionevolmente progettati possono fornire un'eccellente resistenza alla frantumazione e al taglio.
* Assorbimento di energia: quando colpito o sconosciuto, il nucleo di nido d'ape in alluminio può assorbire una grande quantità di energia attraverso la propria deformazione di frantumazione controllabile, proteggendo efficacemente le apparecchiature e la struttura interne e migliorando la sopravvivenza del drone.
* Piattaforma integrata multifunzionale: lo spazio cellulare chiuso formato dal core a nido d'ape fornisce un canale naturale per il cablaggio e l'installazione di piccole apparecchiature. La stessa struttura a nido d'ape ha anche determinate proprietà di isolamento e isolamento del suono.
2. Materiale core a nido d'ape in alluminio: scultura di precisione del processo di produzione
Le prestazioni del materiale core a nido d'ape in alluminio dipendono fortemente dal suo processo di produzione:
* Selezione del materiale: i fogli in lega di alluminio comunemente usati includono 3003 (buona resistenza alla corrosione), 5052 (resistenza media, buona resistenza alla corrosione), 2024, 7075 (alta resistenza). Lo spessore del foglio è generalmente compreso tra 0,02 mm e 0,1 mm ed è selezionato in base alla densità e alla resistenza del materiale core richiesto.
* Processo di formazione:
* Metodo di legame/brasatura e allungamento della laminazione: questo è il metodo più mainstream. Il foglio di alluminio rivestito con materiale adesivo o brasatura è impilato a intervalli precisi e si solidificata o brasata ad alta temperatura e pressione per formare un nodo solido. Quindi il blocco impilato viene allungato in una direzione perpendicolare al foglio e si è sviluppato per formare una struttura core continua a nido d'ape. La densità del materiale del nucleo è determinata dallo spessore della lamina e dalla spaziatura del nodo (dimensione della cellula).
* Metodo di formazione della corrugazione: il foglio di alluminio viene premuto in una ondulazione continua, quindi i fogli ondulati vengono impilati e incollati insieme per formare una struttura a nido d'ape. Questo metodo ha una flessibilità leggermente inferiore.
* Controllo dei parametri chiave:
* Dimensione della cella: si riferisce alla larghezza dei lati opposti dell'esagono a nido d'ape. Le dimensioni comuni vanno da 1/8 di pollice (circa 3,2 mm) a 1 pollice (circa 25,4 mm) o anche più grandi. Le piccole cellule generalmente forniscono resistenza e rigidità più elevate, ma la densità può essere leggermente più alta; Le grandi cellule sono più leggere, ma più facilmente deformate sotto la pressione locale.
* Gainggio del foglio: colpisce direttamente lo spessore e la resistenza della parete a nido d'ape. Più spesso è il foglio, maggiore è la resistenza e la rigidità del nucleo e maggiore è la densità.
* Densità del nucleo: la massa del core a nido d'ape per unità di volume (kg/m³). È l'indicatore del nucleo per misurare il "peso" e la "resistenza" del materiale centrale, che è determinato dalla dimensione della cellula e dallo spessore della lamina. Un equilibrio deve essere raggiunto tra proprietà meccaniche leggere e richieste.
* Direzione centrale (L vs. W): i nuclei a nido d'ape sono anisotropi nelle proprietà meccaniche. In generale, le proprietà di compressione e taglio parallele alla direzione di impilamento del foglio (L) sono migliori di quelle perpendicolari alla direzione di impilamento (W). La direzione del carico principale deve essere considerata durante il design.
3. Produzione della struttura sandwich: l'arte e le sfide del legame
Legare fortemente il materiale core a nido d'ape in alluminio con la piastra facciale ad alta resistenza è la chiave per produrre strutture sandwich ad alte prestazioni:
* Selezione adesiva: vengono utilizzati principalmente i film adesivi strutturali ad alte prestazioni, come i film in resina epossidica. Quando si seleziona, è necessario considerare la temperatura di indurimento (cura di media temperatura di circa 120 gradi o cura di alta temperatura di circa 175 gradi), resistenza, resistenza ambientale (calore umido, spruzzo salino, luce ultravioletta), compatibilità con il materiale della piastra facciale, ecc.
* Trattamento di superficie: è essenziale eseguire un trattamento superficiale rigoroso (come anodizzazione dell'acido fosforico, anodizzazione dell'acido cromico o primer speciale) sulle facce terminali della piastra facciale in lega di alluminio e del materiale core a nido d'ape per rimuovere i contaminanti, aumentare la superficie, formare una superficie attiva stabile e assicurarsi che l'adesivo possa raggiungere la migliore forza di legame.
* Processo di incollaggio:
* Posura: posare il pannello inferiore, il film adesivo, il materiale core a nido d'ape (di solito pre-assemblato nella forma richiesta), il film adesivo e il pannello superiore sullo stampo in sequenza.
* Turatura del sacchetto a vuoto: sigillare i componenti posati con una borsa a vuoto, evacuare e applicare una pressione uniforme (circa 1 atmosfera) e quindi inviarli in un autoclave o in un forno. Nell'autoclave, è possibile applicare una pressione aggiuntiva più elevata (come 3-5 atmosfere) e le curve di riscaldamento, isolamento e raffreddamento possono essere controllate con precisione per curare completamente l'adesivo e garantire un'interfaccia di legame senza difetti ad alta resistenza tra il pannello e il materiale di base. Questo è il metodo standard per produrre strutture a nido d'ape di alta qualità di alta qualità.
* Premere la cura: per parti con forme più semplici e dimensioni più piccole, la polimerizzazione può anche essere eseguita in una pressa con una piastra di riscaldamento.
* Riempimento e trattamento del bordo del nucleo: per soddisfare le esigenze dell'installazione di dispositivi di fissaggio, un composto di invasatura composto da resina epossidica e microsfere viene spesso iniettato nelle parti richieste (come i punti di connessione) per il riempimento e il rinforzo. I bordi dei pannelli sandwich sono generalmente chiusi e protetti usando profili di alluminio, profili compositi o speciali fasce per bordi.
4. Sfide del design leggero: trovare un equilibrio tra leggerezza e forza
Nonostante i suoi vantaggi significativi, la progettazione e l'applicazione di strutture a nido d'ape in alluminio affrontano anche molte sfide:
* Sensibilità ai danni: i pannelli delle strutture a nido d'ape sono relativamente sottili e sono sensibili agli impatti locali (come strumenti caduti, rocce volanti e grandine). Gli impatti possono causare la foratura dei pannelli o persino la foratura o far sì che il materiale core si schiaccia nel punto di impatto. Il danno da schiacciamento può essere nascosto sotto i pannelli e difficile da rilevare visivamente (danni da impatto a malapena visibile, BVID), ma indebolirà in modo significativo la forza strutturale. Durante la progettazione, è necessario prendere in considerazione l'aggiunta di rinforzo locale o la scelta di più materiali per pannelli resistenti all'impatto (come i compositi in fibra di carbonio).
* Intrusione e corrosione dell'umidità: se i guarnizioni del bordo o il danno del pannello causano l'intrusione dell'umidità nel nucleo a nido d'ape, l'espansione del ghiaccio in ambienti a bassa temperatura amplierà il nido d'ape, causando "intrappolamento dell'acqua" o "scissione del nucleo". La ritenzione a lungo termine dell'umidità può anche causare corrosione dei nidoComb in alluminio. Una buona progettazione e manutenzione della tenuta sono essenziali. Vengono introdotte nuove tecnologie di rivestimento idrofobico per resistere attivamente all'erosione dell'umidità.
* Design di connessione: l'installazione di altri componenti (come staffe per motori, carrello di atterraggio, sensori) sul pannello sandwich o che si collegano tra i pannelli è una difficoltà di progettazione. La concentrazione di stress si verificherà nell'area di connessione, che è facile causare la frantumazione del materiale del nucleo o il peeling del pannello. Il metodo di connessione deve essere progettato attentamente (come l'uso di boccole di grandi diametro, aumentando lo spessore del pannello nell'area di connessione, riempiendo localmente i materiali di invasatura, utilizzando sovrapposizioni a gradini, ecc.).
* Costo: i processi di produzione in alluminio di alta qualità, processi di produzione di precisione (in particolare indurimento autoclave), controllo rigoroso di qualità e processi di assemblaggio relativamente complessi rendono il costo di produzione delle strutture sandwich al nido d'ape in alluminio generalmente più alte di quelle delle tradizionali strutture di metallo metallico. La tecnologia di produzione automatizzata e il design ottimizzato sono la chiave per ridurre i costi.
* Complessità di modellazione e analisi: simulare accuratamente il comportamento delle strutture sandwich a nido d'ape sotto carichi complessi (flessione, taglio, torsione, compressione, impatto) è impegnativo. Il materiale principale è spesso equivalente a un materiale omogeneo e somministrate proprietà meccaniche equivalenti per l'analisi macroscopica, ma per dettagli come aree di connessione e danni da impatto, modelli più sofisticati (come la modellazione dettagliata o l'uso di unità sandwich dedicate) sono spesso necessari.
5. Soing in the Sky: applicazioni tipiche di nido d'ape in alluminio nei droni
La struttura a nido d'ape in alluminio è diventata la soluzione strutturale preferita per i droni di fascia media, in particolare ala fissa, decollo verticale e atterraggio (VTOL) e droni a lungo termine (Hale/maschi) a causa della sua eccellente efficienza leggera:
* Fuselage: costituisce il guscio di fusoliera (pelle), paratie, pavimenti, paratie, ecc. Fornisce un aspetto aerodinamico, ospita attrezzature e porta carichi di volo (pressione aerodinamica, forza inerziale). La combinazione di pannelli in fibra di carbonio + materiali per core a nido d'ape in alluminio è estremamente comune.
* Ala/coda: le pelli superiori e inferiori, le strutture per bordo di piombo e trailer, le costole dell'ala e le superfici di controllo (aleroni, ascensori, timoni) della sezione della scatola principale dell'ala (scatola di longarone) usano ampiamente strutture sandwich a nido d'ape. Questa è una delle parti più significative per la riduzione del peso ed è fondamentale per migliorare il tempo di volo e la manovrabilità. L'ispirare la serie di droni di fotografia aerea di fascia alta DJI utilizza un design sandwich di core a nido d'ape in alluminio e pannelli in fibra di carbonio nella struttura interna delle sue braccia, fornendo la rigidità necessaria e la resistenza alla torsione nei voli di manovra impegnativi mantenendo il peso a un livello estremamente basso.
* Carementi e baldacchini: utilizzati nei valori motori, nei valori di attrezzatura, i coperchi radar, ecc. Fornire forma aerodinamica e protezione richiedendo al contempo un peso leggero. Le coperture radar devono anche soddisfare i requisiti di trasmissione delle onde elettromagnetiche.
* Parentesi interne e piastre di montaggio delle apparecchiature: utilizzate per l'installazione precisa di attrezzature chiave come computer di controllo del volo, unità inerziali IMU, batterie, carichi optoelettronici, ecc., Fornire supporto ad alta rigidità per isolare le vibrazioni e garantire l'accuratezza delle apparecchiature.
6. Future Outlook: Innovation Frontier on the Road to leggero
La ricerca e lo sviluppo e l'applicazione delle strutture a nido d'ape in alluminio sono ancora in evoluzione:
* Struttura del materiale core ibrido: nello stesso componente, in base alla differenza nella distribuzione del carico, i materiali core con densità diverse, diverse dimensioni delle cellule e persino materiali diversi (come nido d'ape in alluminio e schiuma PMI, nonecomb Nomex) sono combinati per ottenere un migliore rapporto di prestazione-peso e efficacia del costo.
* Honeycomb gradiente funzionale: la dimensione della cellula o lo spessore della foglio varia continuamente nello spazio per abbinare meglio la distribuzione dello stress del componente.
* Struttura intelligente e monitoraggio della salute: incorporare sensori in fibra ottica, sensori piezoelettrici, ecc. Nel nucleo a nido d'ape o nell'interfaccia di legame per monitorare la tensione, la temperatura e il danno della struttura (come eventi di impatto, iniziazione di delaminazione) in tempo reale, realizzare il monitoraggio della salute strutturale (SHM) e migliorare l'efficienza della sicurezza e della manutenzione.
* Applicazione di materiali avanzati: esplorare i fogli in lega di alluminio a livello più elevato, nido in lega di titanio (per aree ad alta temperatura) e il continuo sviluppo di materiali del pannello (come compositi in fibra di carbonio a più prestazioni e compositi a base di ceramica).
* Produzione additiva (stampa 3D): la tecnologia di stampa 3D in metallo offre nuove possibilità per la produzione di materiali core con complesse configurazioni di ottimizzazione topologica (come strutture reticolari bioniche) o funzioni integrate, che dovrebbero sfondare i limiti delle forme tradizionali a nido d'ape e ottenere più estremi leggeri e multifunzionalità.
* Tecnologia di produzione e connessione più efficiente: sviluppare la pavimentazione automatizzata, i processi di indurimento OOA (OOA), la tecnologia di test non distruttive online più affidabili (NDT) e soluzioni di connessione innovative per ridurre i costi e migliorare l'efficienza della produzione.
La struttura a nido d'ape in alluminio, la cristallizzazione dell'ispirazione dai nido d'ape, è diventata una pietra angolare leggera indispensabile per far salire i droni nel cielo. Raggiunge una struttura forte con la leggerezza del foglio e scrive l'estetica ingegneristica sopra il cielo nella precisa intreccio di materiali e meccanici. Ogni riduzione del peso porta tempo di volo più lungo, maggiore agilità e intervallo più lungo ai droni; Ogni ottimizzazione strutturale espande i confini dell'esplorazione umana del cielo. Quando il nido d'ape in alluminio leggero sussurra al centro del drone, trasporta non solo attrezzature sofisticate, ma anche il desiderio senza fine dell'umanità e la conquista del cielo.
>Riferimenti principali:
>1. Gibson, LJ e Ashby, MF (1997). * Solidi cellulari: struttura e proprietà* (2a edizione). Cambridge University Press. *(Fondazione teorica classica di materiali a nido d'ape)*
>2. Hexcel Corporation. (2023). *Tecnologia di design sandwich a nido d'ape hexweb*. *(Manuale tecnico del produttore di materiali core a nido d'ape, copertura, selezione e applicazione di copertura del mondo)*
>3. Vinson, Jr (2001). *Strutture sandwich: passato, presente e futuro*. In Jr Vinson & t . - w. Chou (a cura di), * Sandwich Structures 7: Avanzamento con strutture sandwich e materiali * (pp . 3-12). Springer. *(Revisione della storia dello sviluppo e delle prospettive delle strutture sandwich)*
>4. Zenkert, D. (Ed.). (1995). *Un'introduzione alla costruzione di sandwich*. Engineering Materials Advisory Services Ltd. *(una guida pratica alla progettazione ingegneristica delle strutture sandwich) *
>5. * Strutture composite * (Journal). Elsevier. *(Una rivista internazionale ad alto impatto che pubblica continuamente gli ultimi risultati di ricerca su strutture sandwich, materiali a nido d'ape e design leggero)*
